Pro správné posouzení elektrické sítě je potřeba vědět, co se v ní skutečně děje. Okamžité změření proudu nebo napětí často nestačí. Zatížení provozu se v průběhu dne mění, jednotlivé technologie se zapínají a vypínají a spolu s tím se mění proudy, výkony, účiník i množství jalové energie.
DAMIJA elektro provádí profesionální měření parametrů elektrických sítí a dlouhodobý záznam provozních hodnot. Naměřená data následně analyzujeme a můžeme je využít jako podklad pro návrh dynamické kompenzace jalového výkonu pomocí aktivních SVG kompenzátorů.
Změříme. Vyhodnotíme. Navrhneme řešení.
Co měříme v elektrické síti?

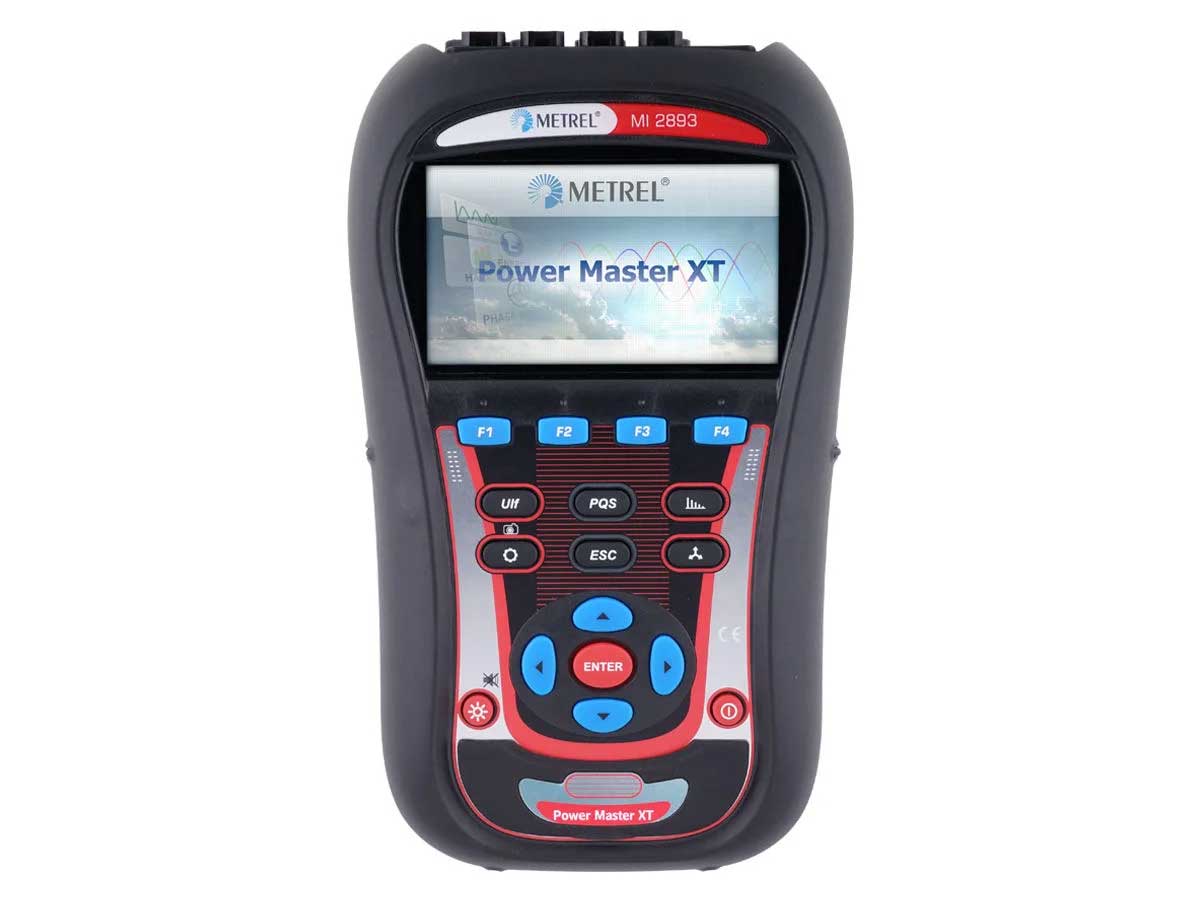

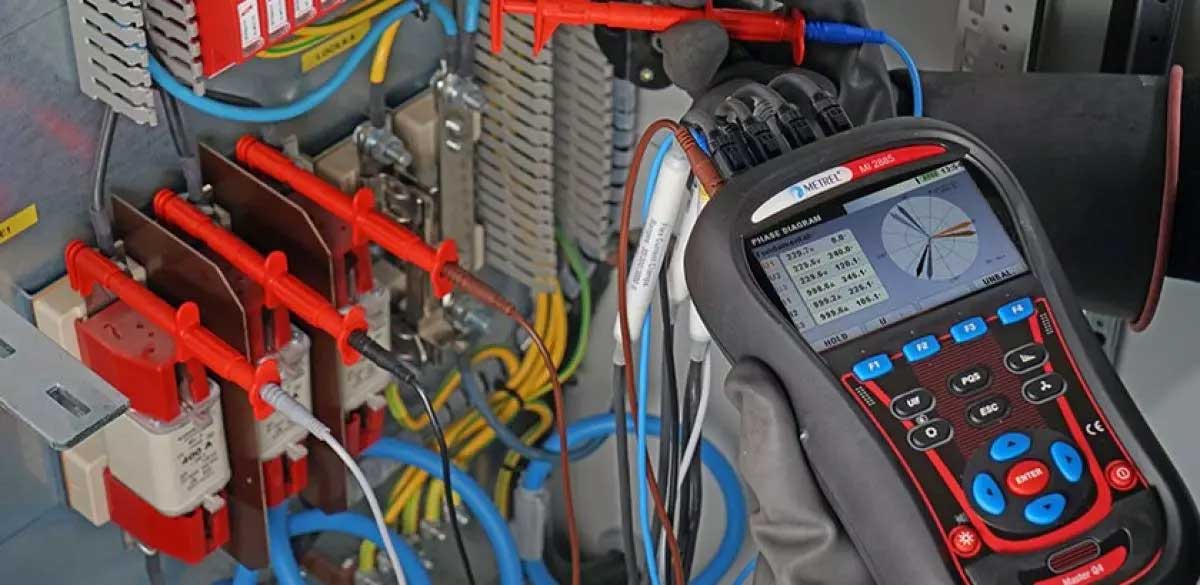

Měření provádíme profesionálním analyzátorem kvality elektrické energie METREL MI 2893 Power Master XT. Přístroj umožňuje sledovat základní elektrické veličiny i dlouhodobé chování sítě a zaznamenávat změny a události, které při běžném krátkodobém měření nemusí být vůbec patrné.
Při měření můžeme sledovat zejména:
- napětí a proudy jednotlivých fází,
- frekvenci sítě,
- činný výkon P,
- jalový výkon Q,
- zdánlivý výkon S,
- účiník cos φ / PF,
- činnou a jalovou energii,
- maximální a minimální zatížení,
- harmonické složky napětí a proudu,
- celkové harmonické zkreslení THD,
- nesymetrii napětí a zatížení jednotlivých fází,
- poklesy a zvýšení napětí,
- přerušení a další události v elektrické síti,
- proudové špičky a rozběhové proudy.
Měření tak může sloužit jak pro obecnou analýzu parametrů a kvality elektrické sítě, tak jako podklad pro řešení konkrétního problému v provozu.
Dlouhodobé měření elektrické sítě
Řada problémů se při krátkém nebo jednorázovém měření vůbec nemusí projevit. Typické je to zejména ve výrobních a průmyslových provozech, kde se odběr elektrické energie výrazně mění podle aktuálně pracujících technologií.
Proto můžeme provádět dlouhodobé měření a záznam parametrů elektrické sítě.
Analyzátor zaznamenává vývoj jednotlivých veličin v čase a umožňuje následně zjistit například, kdy vznikají výkonové a proudové špičky, jak se během provozu mění jalový výkon, jaký je skutečný účiník nebo zda se v síti objevují nežádoucí harmonické složky.
Výsledkem je podstatně přesnější obraz o skutečném chování elektrické instalace než při jednorázovém odečtu hodnot.
Měření jalového výkonu a účiníku
Jednou z důležitých oblastí měření je jalový výkon a účiník elektrické sítě.
Zaznamenáváme průběh činného výkonu P, jalového výkonu Q, zdánlivého výkonu S a účiníku cos φ / PF. Díky dlouhodobému záznamu vidíme nejen okamžitou hodnotu, ale především její změny v závislosti na skutečném provozu objektu.
Právě tato data jsou zásadním podkladem pro správný návrh kompenzace jalového výkonu.
Měření harmonických a THD
Moderní elektrické instalace obsahují stále větší množství nelineárních spotřebičů. Frekvenční měniče, UPS, spínané zdroje, LED osvětlení, nabíjecí technologie, fotovoltaické střídače a další výkonová elektronika mohou ovlivňovat průběh proudu a napětí.
Při analýze elektrické sítě proto sledujeme také harmonické složky a celkové harmonické zkreslení THD.
Znalost harmonických je důležitá nejen při hledání problémů s kvalitou elektrické energie, ale také při návrhu vhodného způsobu kompenzace.
Návrh dynamické kompenzace jalového výkonu
Pokud je cílem měření návrh kompenzace, nestačí vycházet pouze z instalovaného příkonu nebo jedné okamžité hodnoty cos φ.
Pro správné dimenzování potřebujeme znát skutečný průběh jalového výkonu a dynamiku zatížení provozu.
Z dlouhodobého měření proto vyhodnocujeme zejména průběhy P, Q a S, účiník, proudy jednotlivých fází, maximální požadavky na kompenzační výkon, rychlost změn zatížení a harmonické zkreslení.
Na základě těchto dat stanovíme potřebný výkon a konfiguraci dynamického kompenzačního systému.
Dynamická kompenzace pomocí SVG

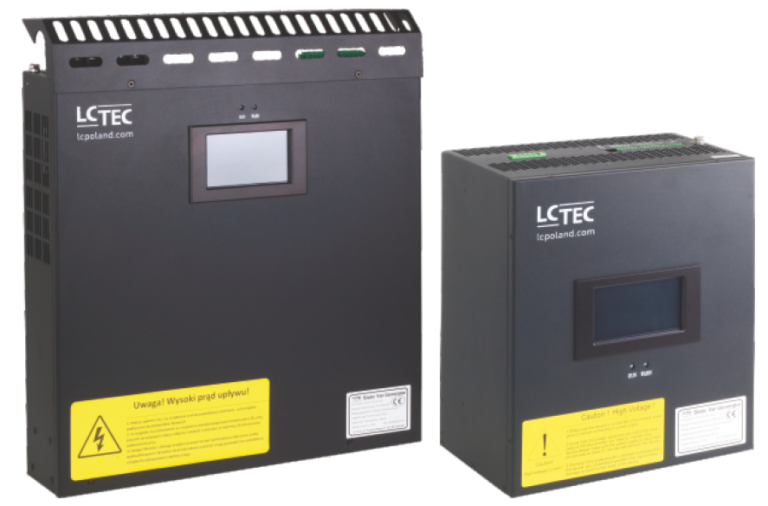

Pro moderní kompenzaci jalového výkonu navrhujeme aktivní SVG kompenzátory (Static Var Generator).
SVG využívá výkonovou elektroniku a dokáže velmi rychle a plynule reagovat na aktuální potřebu elektrické sítě. Kompenzační výkon se tak přizpůsobuje skutečnému zatížení provozu.
Dynamická SVG kompenzace je vhodná zejména pro provozy s proměnlivým zatížením, kde se požadavky na kompenzaci mohou rychle měnit.
Mezi její hlavní výhody patří:
- rychlá reakce na změny jalového výkonu,
- plynulá regulace kompenzačního výkonu,
- přesné udržování požadovaného účiníku,
- kompenzace induktivního i kapacitního jalového výkonu,
- omezení rizika překompenzování,
- vhodnost pro rychle se měnící průmyslové provozy,
- možnost modulárního řešení podle požadovaného výkonu.
Díky tomu lze kompenzaci přizpůsobit skutečným podmínkám konkrétní elektrické instalace.
Od měření až po návrh řešení
Naším cílem není pouze připojit měřicí přístroj a zákazníkovi předat soubor grafů.
Naměřená data vyhodnotíme, identifikujeme důležité provozní charakteristiky a navrhneme další postup.
V případě požadavku na kompenzaci postupujeme:
- MĚŘENÍ SÍTĚ →
- DLOUHODOBÝ ZÁZNAM →
- ANALÝZA DAT →
- URČENÍ POTŘEBNÉHO KOMPENZAČNÍHO VÝKONU →
- NÁVRH DYNAMICKÉ KOMPENZACE.
Podle výsledků měření lze navrhnout vhodný výkon SVG kompenzátoru, počet kompenzačních modulů i jejich vhodné umístění v rámci elektrické instalace.
Kdy má měření elektrické sítě smysl?
Profesionální měření parametrů sítě doporučujeme například v následujících situací:
- při problémech s jalovým výkonem nebo účiníkem,
- nevysvětlitelných výpadcích technologií,
- proudových a výkonových špičkách,
- podezření na vyšší harmonické, nerovnoměrném zatížení jednotlivých fází
- nebo před rozšířením výrobní technologie.
Měření je vhodné také při
- instalaci nebo rozšíření fotovoltaické elektrárny,
- frekvenčních měničů,
- nabíjecích technologií,
- UPS
- a dalších výkonových zařízení, která mohou změnit charakter odběru celého objektu.
Samostatnou oblastí je měření před návrhem nové kompenzace nebo při problémech se stávající kompenzací jalového výkonu.
Potřebujete změřit elektrickou síť?
Provedeme měření přímo ve vašem provozu, zaznamenáme skutečné chování elektrické sítě a naměřená data odborně vyhodnotíme.
Pokud je cílem snížení jalového výkonu a zlepšení účiníku, použijeme výsledky měření jako podklad pro návrh vhodného výkonu dynamické SVG kompenzace.
DAMIJA elektro – od měření elektrické sítě až po návrh řešení.
